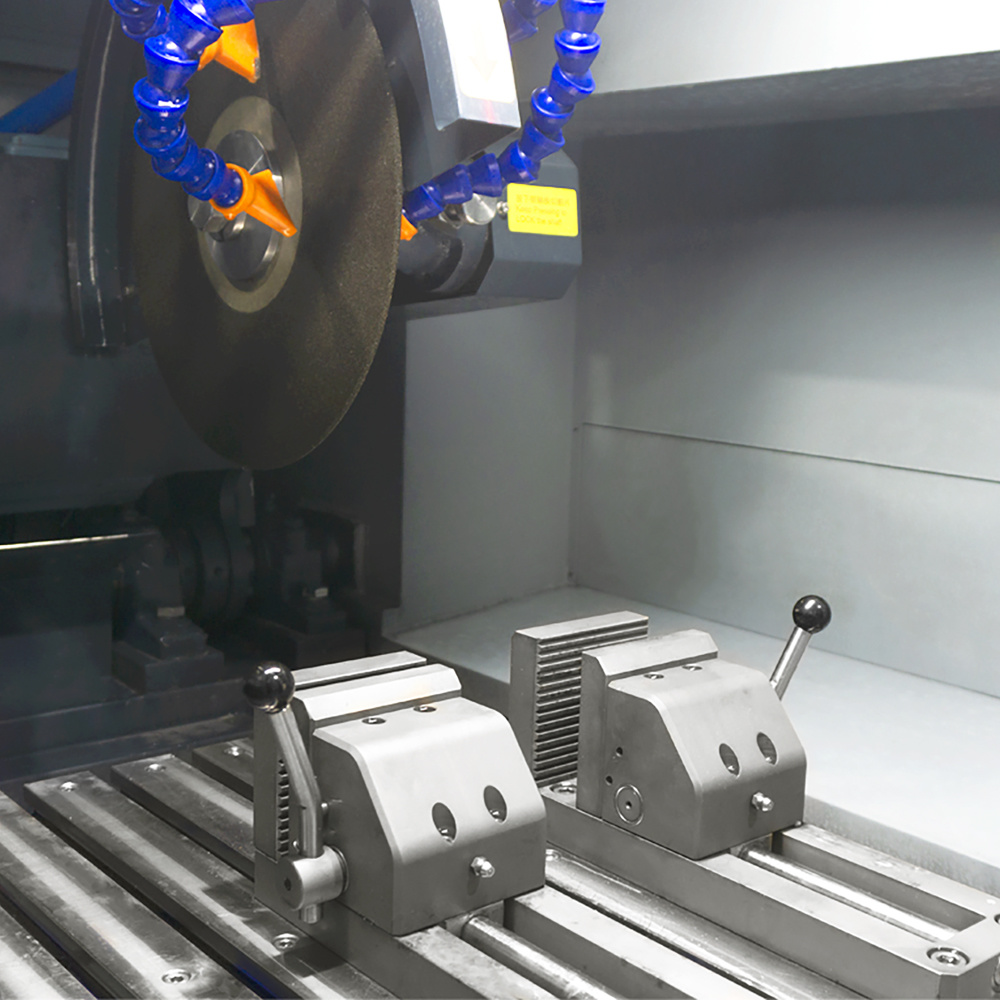

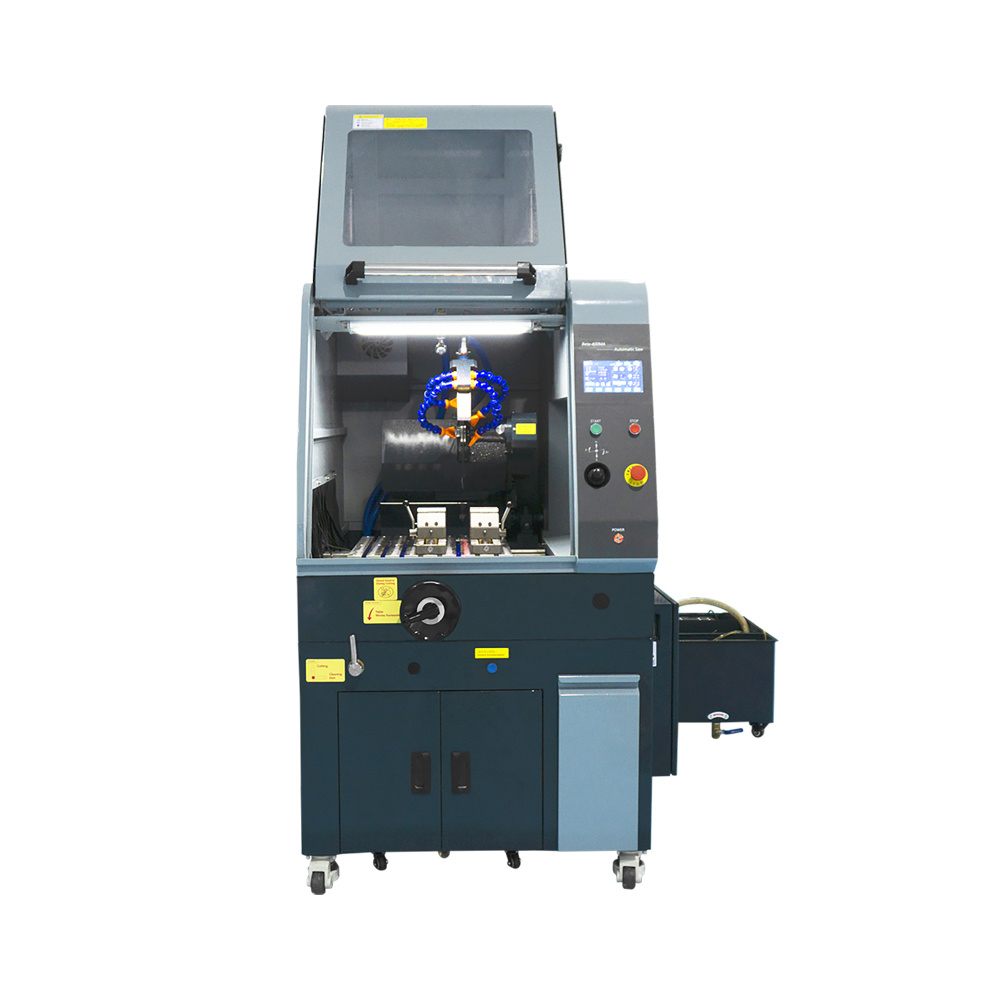

TG-400XYZ為手自一體大型切割機，適用于各種金屬材料、陶瓷、石英玻璃和巖相樣品等的切割。設備配有多種夾具，可切割不 規則形狀的工件，且實現了工作臺的自動/手 動進給切割（Y 向），切割片的自動砍式切 割（Z 向），靈活自動的切割方式,極大的避 免了試樣的燒傷。
產品特點：
鑄鋁底座，304不銹鋼機蓋，整體剛性強，更耐用，耐腐蝕；
用搖桿控制YZ軸對刀，更省力快捷；
超大的工作臺面和操作空間；
可手動移動 X 向平臺，實現一次裝夾，多次切割；
帶一鍵沖洗功能，快速去除視窗上的水霧，及沖去切割室內的碎屑；
自帶抽風及空氣凈化裝置，快速去除切割室內的水汽及凈化切割時產生的異味；
落地獨立水箱，容積大，易移出清洗；
帶激光對刀裝置。
技術參數
型號 |
| GC-400XYZ |
切割片 | 轉速 | 800 -2000rpm |
直徑 | Φ400~450mm | |
中心孔 | 32mm | |
電氣 | 輸入 | 3x380V/50Hz+零線+地線 |
切割功率 | 7.5KW | |
安全 | 急停，屏幕提示功能全部停止 | 按下切斷控制回路 |
快速剎車 | 切割結束，切割片2秒內剎住 | |
安全門鎖 | 門打開時，無法啟動；運行時，門鎖住不能打開 | |
搖桿 | 需雙手操控 | |
過載保護 | 超過載電流自動停機 | |
防誤切 | 限位開關+設定最大行程+設定最低位置，防止工作臺被誤切或超程 | |
控制 | 顯示/操控 | 7英寸觸摸屏 |
Z軸進給 | 自動進給/搖桿控制；0.01~3mm/s | |
Y軸進給 | 手動自動進給/手輪、搖桿控制：0.01~5mm/s | |
X軸進給 | 手輪手動控制，精度 0.1mm | |
冷卻 | 水箱容量 | 130L |
水箱尺寸 | 1200x450x610mm(WxDxH, 帶水泵) | |
接口 | 進水：Φ19內徑高壓管 ； 出水：自帶排水通道 | |
水路 | 4路冷卻管，流量：100L/分鐘 | |
智能切割 | 切割模式 | 手動模式/ Y軸模式/ Z軸模式 |
調速方式 | 恒速切割/ 脈沖切割/ 自動調速 | |
切割能力 Φ400刀片 | 最大直徑 | Φ150mm |
最大方形截面 | 120x350mm(需至少分兩次切割) | |
工作臺 | 大小（WXD） | 438X388mm |
T型槽 | 12mm | |
行程 | Z向: 210，Y向：370, X向：210mm | |
尺寸 | W×D×H | 1017×1317×1729mm(合蓋）； 1851×1774×2224mm(開蓋) |
重量 | 主機 | 550kg |
水箱 | 40kg |
序號 | 名稱 | 規格 | 數量 |
1 | 切割機主機 | GC-400XYZ | 1臺 |
2 | 虎鉗式快速夾具 | 一左一右 | 1套 |
3 | 開口扳手 | 30mm開口呆扳手 | 1把 |
4 | 內六角扳手 | M8mm內六角扳手 | 1個 |
5 | 進水管 | Φ19mm橡膠管 | 1根 |
6 | 出水管 | Φ38mm鋼絲管 | 1根 |
7 | 切割冷卻潤滑液 | 2000ml | 1桶 |
8 | 切割片 | 400*2.0*32 | 10片 |
9 | 循環水箱系統 | 容量130L，流量100L/Min | 1套 |
10 | 切割片固定 | 鎖緊螺母1個+固定片2個 | 1套 |
